Cum funcționează, cum se dimensionează și ce factori influențează producția de energie
Panourile fotovoltaice reprezintă una dintre cele mai eficiente tehnologii moderne pentru producerea energiei electrice din surse regenerabile. În ultimii ani, sistemele fotovoltaice au devenit o soluție din ce în ce mai populară atât pentru locuințe, cât și pentru aplicații industriale sau comerciale.
Un sistem fotovoltaic permite transformarea directă a radiației solare în energie electrică, reducând dependența de rețelele clasice de energie și contribuind la reducerea emisiilor de carbon.
Acest ghid despre panouri fotovoltaice explică:
- cum funcționează panourile fotovoltaice
- care sunt componentele unui sistem fotovoltaic
- ce factori influențează producția de energie
- cum se dimensionează corect un sistem solar
Scopul acestui articol este de a oferi o bază teoretică solidă pentru înțelegerea sistemelor fotovoltaice și pentru evaluarea corectă a unei instalații solare.
Ce sunt panourile fotovoltaice
Panourile fotovoltaice sunt dispozitive electronice care transformă energia solară în energie electrică prin intermediul efectului fotovoltaic.
Efectul fotovoltaic apare atunci când radiația solară lovește un material semiconductor, generând mișcarea electronilor și producerea unui curent electric.
Cele mai utilizate materiale sunt:
- siliciu monocristalin
- siliciu policristalin
- siliciu amorf
În prezent, majoritatea sistemelor fotovoltaice utilizează panouri monocristaline, datorită eficienței ridicate și duratei mari de viață.
Cum funcționează panourile fotovoltaice
Procesul de producere a energiei electrice într-un sistem fotovoltaic implică mai multe etape.
1️⃣ Radiația solară ajunge la suprafața panourilor fotovoltaice.
2️⃣ Celulele fotovoltaice transformă energia solară în curent continuu (DC).
3️⃣ Curentul continuu este transmis către invertor.
4️⃣ Invertorul transformă energia în curent alternativ (AC).
5️⃣ Energia electrică este utilizată de consumatori sau injectată în rețea.
Acest proces are loc în mod continuu pe parcursul zilei, producția fiind influențată de intensitatea radiației solare.
Componentele unui sistem fotovoltaic
Un sistem fotovoltaic este alcătuit din mai multe componente principale.
Panouri fotovoltaice
Panourile sunt elementele care transformă energia solară în energie electrică.
Puterea unui panou este exprimată în Watt-peak (Wp) și reprezintă puterea maximă în condiții standard de test.
Panourile moderne au puteri între:
400 Wp și 700 Wp
Invertorul fotovoltaic
Invertorul este componenta care transformă curentul continuu produs de panouri în curent alternativ utilizabil în instalația electrică.
Tipuri de invertoare:
- invertor string
- microinvertor
- optimizator de putere
Structura de montaj
Structura de montaj susține panourile și asigură orientarea optimă către soare.
Tipuri de structuri:
- montaj pe acoperiș
- montaj pe sol
- structuri cu tracker solar
Protecții electrice
Pentru funcționarea în siguranță a sistemului sunt necesare protecții electrice:
- protecții la supratensiune
- protecții la supracurent
- împământare
- protecție la trăsnet
Factori care influențează producția unui sistem fotovoltaic
Producția de energie a unui sistem fotovoltaic este influențată de mai mulți factori.
Radiația solară
Radiația solară este factorul principal care determină producția de energie.
În România, producția specifică medie este aproximativ:
1100 – 1400 kWh/kWp/an
Orientarea panourilor
Orientarea optimă este:
Sud
Orientările Est și Vest produc aproximativ 80–90% din energia maximă posibilă.
Unghiul de înclinare
Unghiul optim pentru panouri în România este:
25° – 35°
Acesta maximizează producția anuală de energie.
Umbrirea
Umbra produsă de obiecte precum:
- clădiri
- copaci
- antene
- coșuri de fum
poate reduce semnificativ producția de energie
Estimare orientativă pentru un sistem fotovoltaic
Introdu datele de bază. Rezultatele, interpretarea și recomandările se actualizează automat.
Date introduse
Rezultate estimate
Repartizare orientativă sezonieră. Nu reprezintă date meteorologice reale și nu înlocuiește o simulare PVGIS, Meteonorm sau NASA.
- Rezultatele sunt orientative și presupun valori medii anuale.
- Producția reală diferă în funcție de sezon, temperatură, orientare și umbrire.
- Graficul lunar este orientativ și ilustrează doar o distribuție sezonieră tipică.
- Dimensionarea finală trebuie corelată și cu invertorul, spațiul disponibil și profilul de consum.
Dimensionare distanta intre sirurile de panouri solare/fotovoltaice
Introdu datele geometrice si parametrii de montaj. Rezultatele, interpretarea si raportul se actualizeaza automat.
Date introduse
Raport rezultate

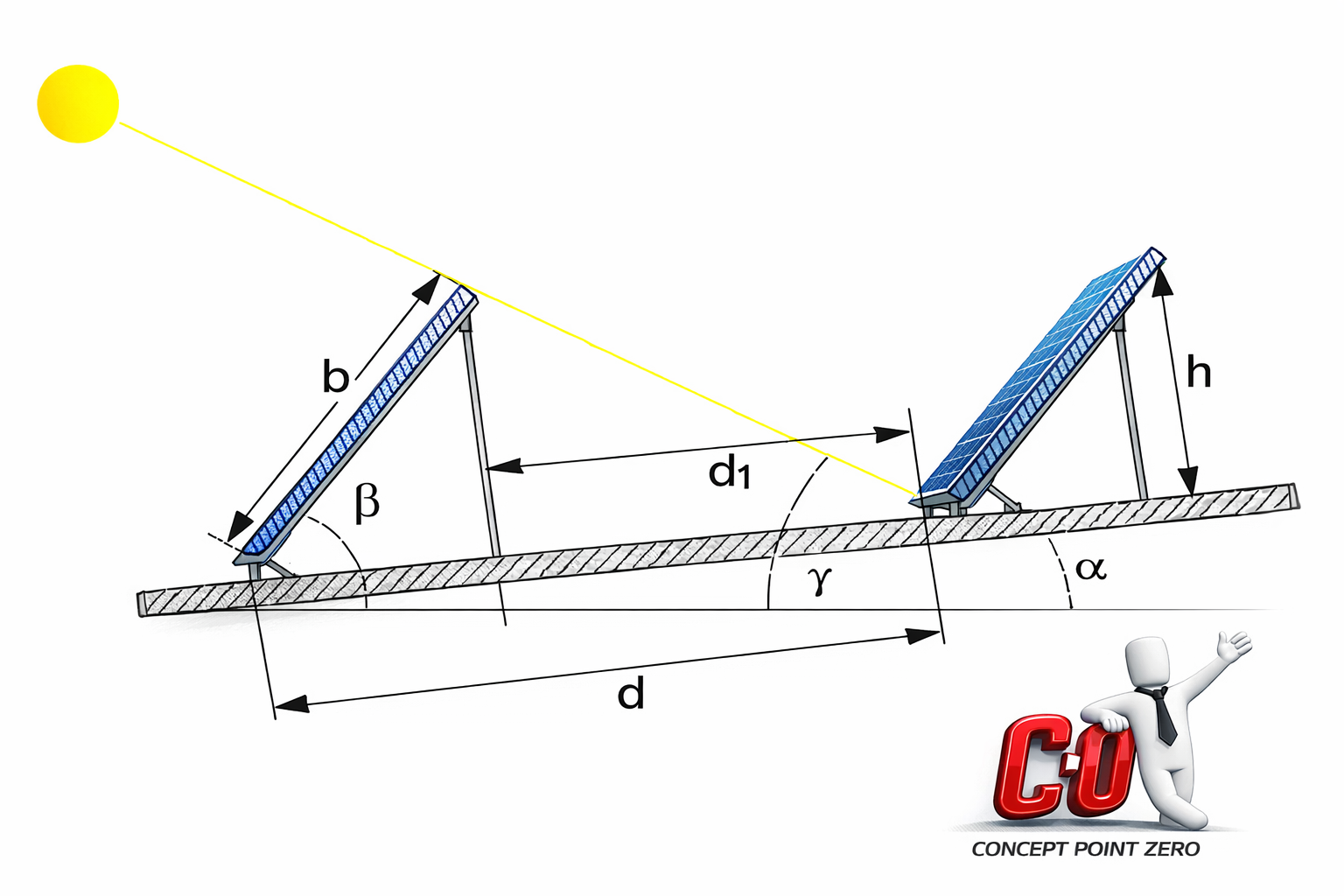

Schema orientativa a montajului
Schema de mai jos ilustreaza parametrii geometrici folositi in calcul: b = lungimea efectiva a randului, h = ridicarea fata de plan, d1 = distanta minima orientativa dintre randuri, d = pasul total orientativ.
| Initiala | Valoare | Unitate | Descriere |
|---|---|---|---|
| b | — | m | Lungimea efectiva a randului pe directia inclinata. |
| beta | — | grade | Unghiul de inclinare al panourilor. |
| gamma | — | grade | Unghiul de umbrire al soarelui. |
| alpha | — | grade | Inclinarea terenului / suprafetei de montaj. |
| h | — | m | Ridicarea verticala a panoului fata de plan. |
| d1 | — | m | Distanta minima orientativa intre randuri. |
| d | — | m | Pasul total orientativ intre randuri. |
